Onye njikwa mbugharị akpaka nke Ultra Compact IQ Modulator Bias Controller
atụmatụ
•Na-enye echiche atọ maka ndị na-eme ihe ngosi IQ. Ụdị nhazi anaghị adabere na ya:
•A kwadoro QPSK, QAM, OFDM, SSB
•Kpọọ ma kpọọ:
Achọghị nhazi aka. Ihe niile na-akpaghị aka
•I, Q ogwe aka: njikwa na ụdị Peak na Null Oke mkpochapu dị elu: 50dB max1
•P ogwe aka: njikwa na ụdị Q+ na Q- Izi ezi: ± 2◦
•Nkọwa dị ala: 40mm(W) × 28mm(D) × 8mm(H)
•Nkwụsi ike dị elu: mmejuputa dijitalụ zuru oke Mfe iji:
• Ọrụ aka na obere jumper Ọrụ OEM na-agbanwe agbanwe site na UART2
•Ụzọ abụọ iji nye voltaji bias: a. Njikwa Bias akpaka b. Voltaji bias akọwapụtara nke onye ọrụ
Ngwa
• LiNbO3 na ndị ọzọ na-eme ka ihe na-arụ ọrụ IQ modulators
•QPSK, QAM, OFDM, SSB na wdg
•Nzipu Njikọta
Arụmọrụ
Foto nke 1. Kpakpando (na-enweghị onye njikwa)
Foto nke 2. Njikọ kpakpando QPSK (nwere njikwa

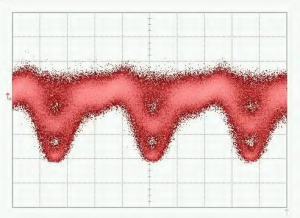

Foto nke 3. Ụkpụrụ anya QPSK
Foto nke 5. Ụkpụrụ nke kpakpando 16-QAM
Foto nke 4. QPSK Spektrum
Foto nke 6. 16-QAM Spectrum
Nkọwapụta
| Paramita | Nkeji | Ụdị | Max | Ngalaba |
| Arụmọrụ njikwa | ||||
| A na-achịkwa ogwe aka I na Q na njikwaEnweghị (Opekempe) ma ọ bụOke (Kachasị) isi | ||||
| Oke mbibi | MER1 | 50 | dB | |
| A na-achịkwa ogwe aka P naQ+(n'aka nri) akụkụ anọ) ma ọ bụQ-( aka ekpe akụkụ anọ) isi | ||||
| Izi ezi na Quad | −2 | +2 | ogo2 | |
| Oge ịkwụsi ike | 15 | 20 | 25 | s |
| Ọkụ eletriki | ||||
| Voltaji ike dị mma | +14.5 | +15 | +15.5 | V |
| Ike dị mma ugbu a | 20 | 30 | mA | |
| Voltaji ike na-adịghị mma | -15.5 | -15 | -14.5 | V |
| Ike na-adịghị mma | 8 | 15 | mA | |
| Oke voltaji mmepụta | -14.5 | +14.5 | V | |
| Njupụta nke Dither | 1%Vπ | V | ||
| Ngwa anya | ||||
| Ntinye ike ngwa anya3 | -30 | -8 | dBm | |
| Ogologo ogologo ntinye | 1100 | 1650 | nm | |
1. MER na-ezo aka na Nhazi Mwepụ Modulator. Oke mwepụ e nwetara na-abụkarị oke mwepụ nke modulator akọwapụtara na mpempe akwụkwọ data modulator.
2. Biko mara na ike anya ntinye adabaghị na ike anya na ebe a họọrọ. Ọ na-ezo aka na ike anya kachasị elu nke modulator nwere ike ibupụ na njikwa mgbe voltaji bias sitere na −Vπ ruo +Vπ.
Njikọta Onye Ọrụ
Foto nke 5. Mgbakọta
| Otu | Ọrụ | Nkọwa |
| Tọgharịa | Tinye ihe mkpuchi ahụ wee dọpụta ya mgbe otu sekọnd gachara | Tọgharịa ihe njikwa ahụ |
| Ike | Isi iyi ike maka onye njikwa ihe na-akpata mmasị | V- na-ejikọ electrode na-adịghị mma nke ọkọnọ ike |
| V+ na-ejikọ elektrọd dị mma nke ọkọnọ ike | ||
| Ọdụ ụgbọ mmiri etiti na-ejikọ na elektrọd ala | ||
| Polar1 | PLRI: Tinye ma ọ bụ dọpụta ihe mkpuchi ahụ | enweghị jumper: Ọnọdụ efu; yana jumper: Ọnọdụ kacha elu |
| PLRQ: Tinye ma ọ bụ dọpụta ihe mkpuchi ahụ | enweghị jumper: Ọnọdụ efu; yana jumper: Ọnọdụ kacha elu | |
| PLRP: Tinye ma ọ bụ dọpụta ihe mkpuchi ahụ | enweghị jumper: Ụdị Q+; yana jumper: Ụdị Q- | |
| LED | Na-adị mgbe niile | Na-arụ ọrụ n'okpuru steeti kwụsiri ike |
| Gbanyụọ ma ọ bụ gbanyụọ 0.2s ọ bụla | Nhazi data na ịchọ ebe njikwa | |
| Gbanyụọ ma ọ bụ gbanyụọ kwa elekere 1 ọ bụla | Ike ngwa anya ntinye adịghị ike nke ukwuu | |
| Gbanyụọ ma ọ bụ gbanyụọ ya kwa awa 3 ọ bụla | Ike anya ntinye siri ike nke ukwuu | |
| PD2 | Jikọọ na fotodiode | Ọdụ ụgbọ mmiri PD na-ejikọ Cathode nke photodiode |
| Ọdụ ụgbọ mmiri GND na-ejikọ Anode nke fotodiode | ||
| Voltaji Bias | Na, Ip: Voltaji Bias maka ogwe aka m | Ip: Akụkụ dị mma; Na: Akụkụ adịghị mma ma ọ bụ ala |
| Qn, Qp: Voltaji bias maka ogwe aka Q | Qp: Akụkụ dị mma; Qn: Akụkụ adịghị mma ma ọ bụ ala | |
| Pn, Pp: Voltaji bias maka ogwe aka P | Pp: Akụkụ dị mma; Pn: Akụkụ adịghị mma ma ọ bụ ala | |
| UART | Njikwa njikwa na-arụ ọrụ site na UART | 3.3: voltaji ntụaka 3.3V |
| GND: Ala | ||
| RX: Nnata nke onye njikwa | ||
| TX: Nnyefe nke njikwa |
1 Polar na-adabere na mgbaàmà RF sistemụ. Mgbe enweghị akara RF na sistemụ ahụ, polar kwesịrị ịdị mma. Mgbe akara RF nwere oke karịa ọkwa ụfọdụ, polar ga-agbanwe site na poor gaa na negative. N'oge a, isi ihe efu na isi ihe kacha elu ga-agbanwe na ibe ha. isi ihe Q+ na isi ihe Q ga-agbanwekwa na ibe ha. Mgbanwe Polar na-enye onye ọrụ ohere ịgbanwe polar.
ozugbo na-enweghị mgbanwe isi ihe ọrụ.
2Naanị otu nhọrọ ka a ga-ahọrọ n'etiti iji photodiode njikwa ma ọ bụ iji modulator photodiode. A na-atụ aro ka ejiri photodiode njikwa mee ihe maka nnwale Lab maka ihe abụọ. Nke mbụ, photodiode njikwa nwere àgwà ndị a na-ahụ anya. Nke abụọ, ọ dị mfe ịgbanwe ike ọkụ ntinye. Ọ bụrụ na ị na-eji photodiode dị n'ime modulator, biko jide n'aka na ọkụ mmepụta nke photodiode dabara kpọmkwem na ike ntinye.
